[無中生有] Birdy專用水壺架轉接座,解除騎車的水荒之苦! BIKEfun Design

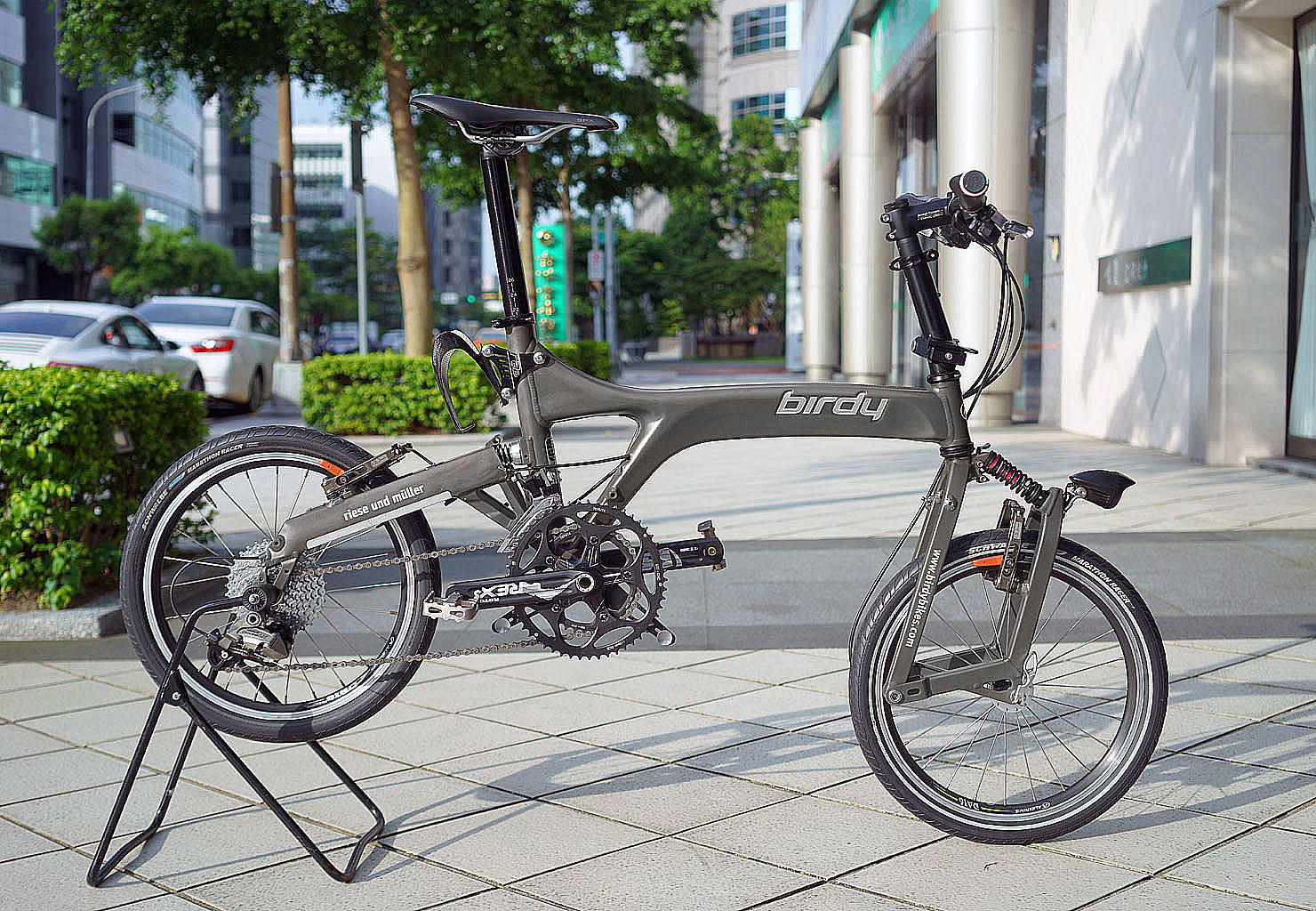

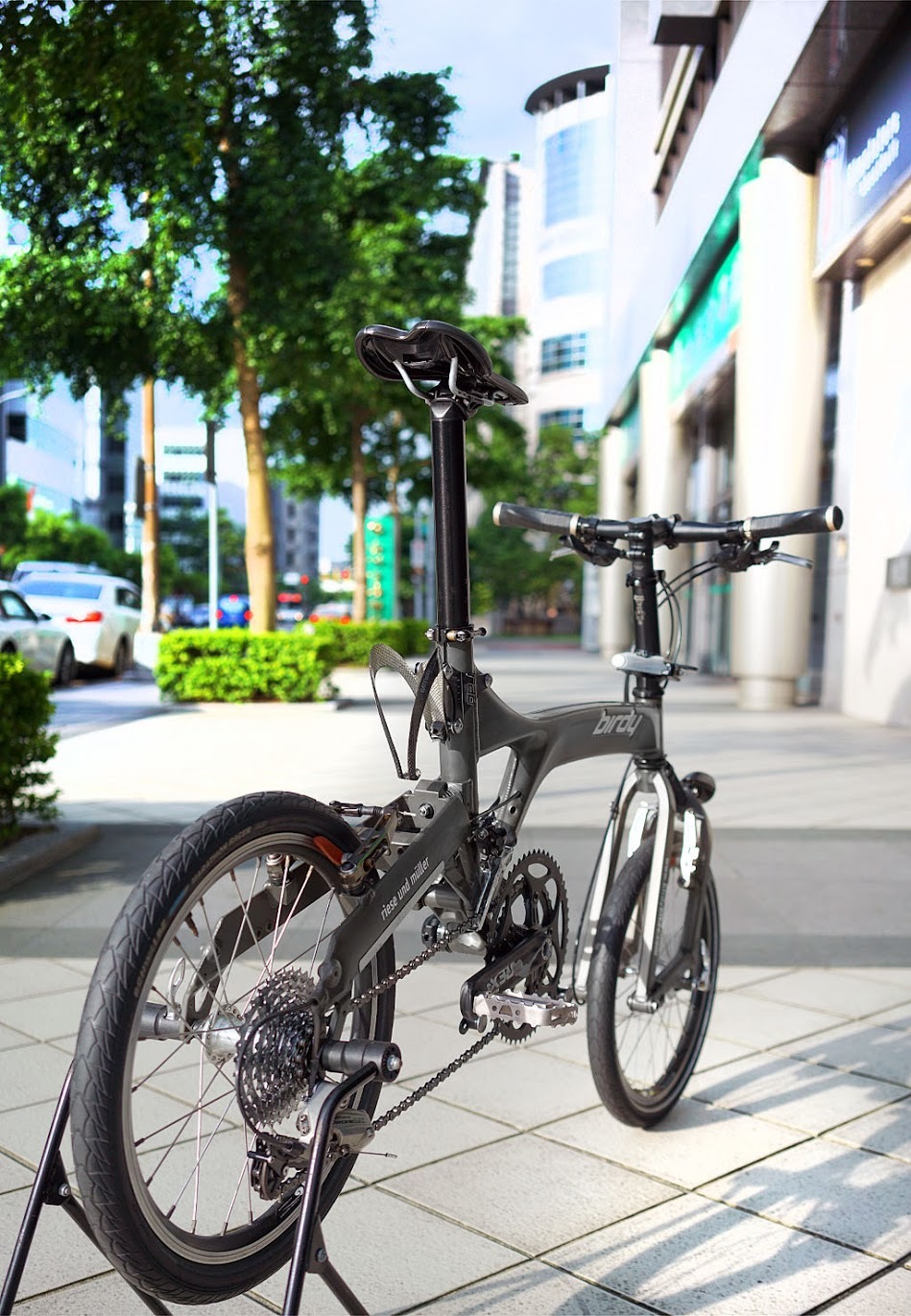

Birdy是台不錯的運動型摺疊車,只是...不知道為什麼?

三大縱向摺車品牌Birdy, Brompton, ORi都有一個令人不解的疑惑...那就是為什麼車上都沒水壺架開孔?



就算摺疊車是城市設定,但騎車的人還是要喝水啊!這就好像開一台汽車,結果油箱只有摩托車的大小?這太不合理吧!



ORi在我們多次的建議後,原廠已經推出自己的水架轉接方案,不過Birdy和Brompton似乎是開放給改裝市場發揮,於是在2011年BIKEfun開始著手設計這兩款車的水架轉接座,Birdy版本水架轉接座在長達數個月的開發製作過程後,終於在2011年上市。



在那之前,Birdy要安裝水壺架需安裝在前方豎管上面,需要轉接座的幫忙,轉接座的形式很多,從一組170元的經濟方案塑膠夾式轉接座

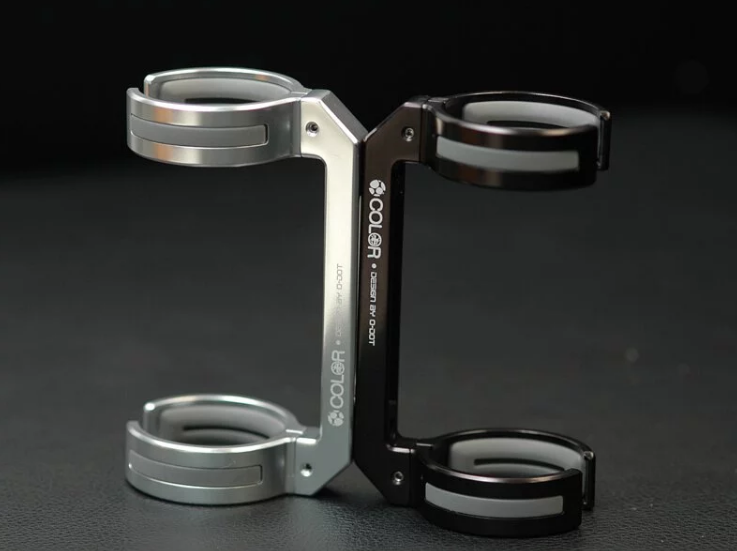

到一組售價2,400元的Colorplus精品水壺架轉座

Colorplus所製作的質感優異,多年的銷售也證明其設計沒什麼問題,但是身為經銷商的BIKEfun在販售的時候也遇到不少"車友意見",許多車友表示:



想要喝個水得花超過兩千元改裝,經濟方案又超醜,實在有點猶豫...

雖然我們師傅的至理名言「水!(閩南語:漂亮),要花錢!」但...也讓BIKEfun思考是否有"中間選項"?



因此BIKEfun開始著手重新設計的水壺架轉接座,會是一個 Birdy"專用品",而且價位能比較親民,希望能讓水壺架與車子的整體感提高,不突兀,別像是外掛上去的零件,也不要影響折疊的操作,

不要一收車還要拆除、轉來轉去,一疏忽可能就撞傷車身別像是外掛上去的零件,也不要影響折疊的操作,因此我們只好另尋他處...試了各種位置與可能..



最後,我們在Birdy的兄弟車JEDI上得到了靈感!

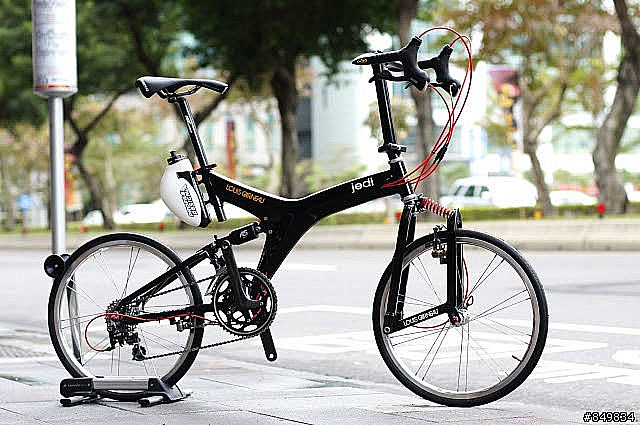

這台絕版JEDI是BIKEfun記憶深刻的改裝案例之一

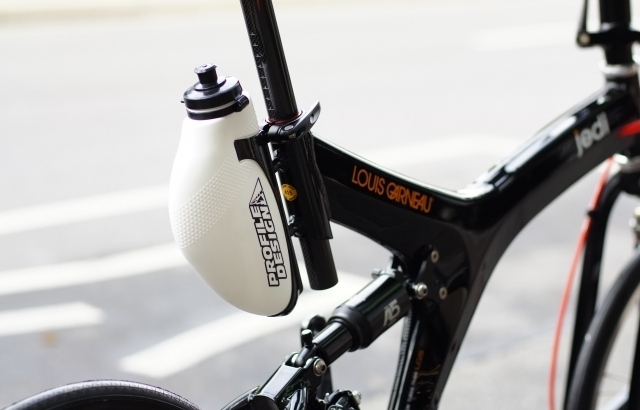

Louis Garneau 的 Jedi 是一台很有識別性的小徑車(半摺疊),算是Birdy的兄弟車,也常被人戲稱為[不能折後輪的20" Birdy]!官方的設定,在座管管束後方加入水壺架的固定座,這位置看起來相當簡潔帥氣,還不錯!



那要如何搬到Birdy上面使用?

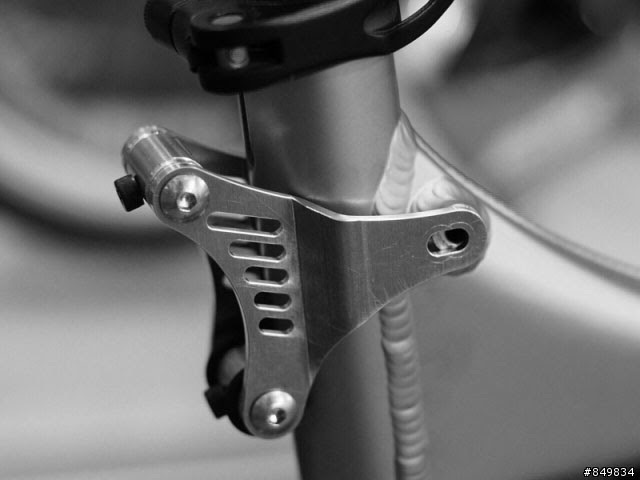

於是BIKEfun開始數據量測接著草稿繪製,再請工廠製作雛形,使用一個最簡單的鋼板切割折壓來測試:



BIKEfun利用甚少人使用的Birdy原廠後貨架預留孔,改裝加上水壺架轉接座!

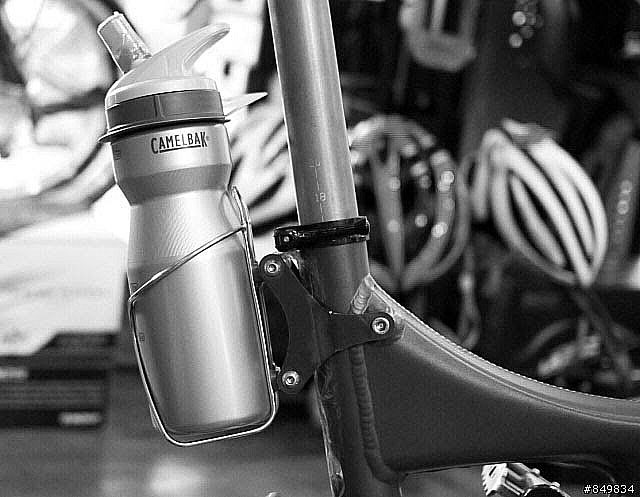

初次測試時,鎖在車架上,水壺角度幾乎垂直地面,是很好看...

但我們發現若車主個子不高,座桿拉不夠高,水瓶容易卡到坐墊拔不出來,沒關係,再改!



來回工廠溝通多次之後,大致的位置已經確定"可用",但...如果外型這麼土砲,鐵定會被Birdy車主罵死!既然Birdy這台車,台灣車友稱之為鳥車、香港車友稱之為!於是BIKEfun就將水架設計為[翅膀]的造型....再增加了翅膀元素的減重切孔,並且開始編排雷射雕刻的編排



由於轉座的成形會在表面上留下必要的壓痕,因此就得靠雷雕設計的巧思了



每台車架多少都有公差,因此支架固定點延長一些,讓架子更遠離車體,避免撞傷



安裝水壺架的連接桿,打樣也很多次
除了要夠輕!也要能顧及到碰到車身,不傷車身的任務
因此我們在下方連結桿後端放置了一個塑膠球去抵靠車身(安裝上去看不見)





每台Birdy多少都有公差,因此支架再度修正,讓架子更遠離車體,避免撞傷,正式版本是使用鋁合金材質,減輕重量。

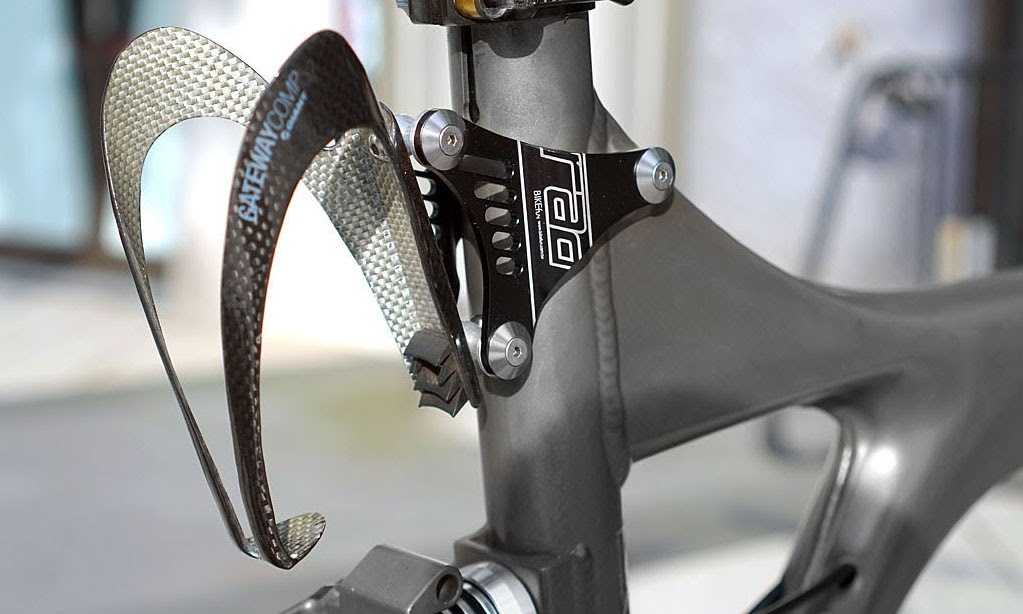

最終版,完成! (CNC廠的老闆快翻臉了)

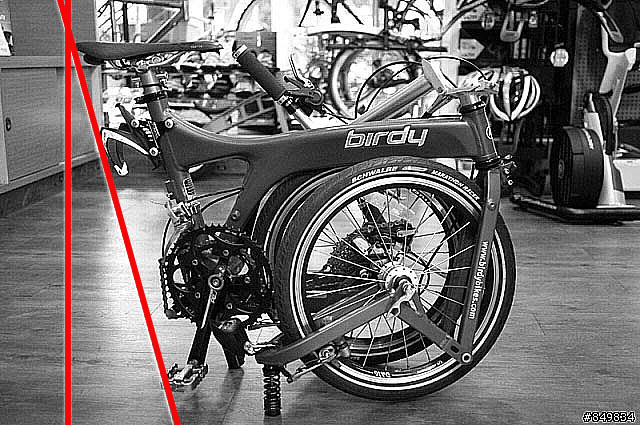

這位置在折疊之後並不會增加體積,水壺架就位於坐墊與齒盤之間的空間



是的,Birdy的水荒解除了!車主們從此能擁有一個帥氣又實惠的專用水壺架轉接座!

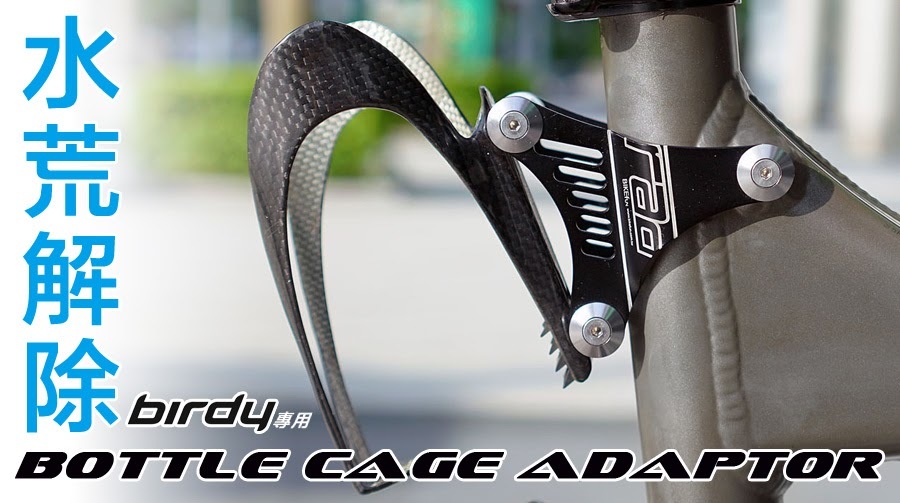

BIKEfun rad. Birdy Bottle Cage Adaptor

每組售價:1,200 TWD

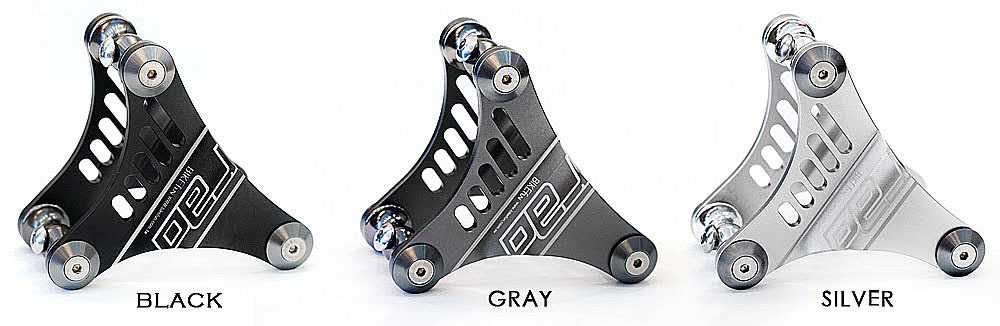

顏色有這三種:黑、灰、銀

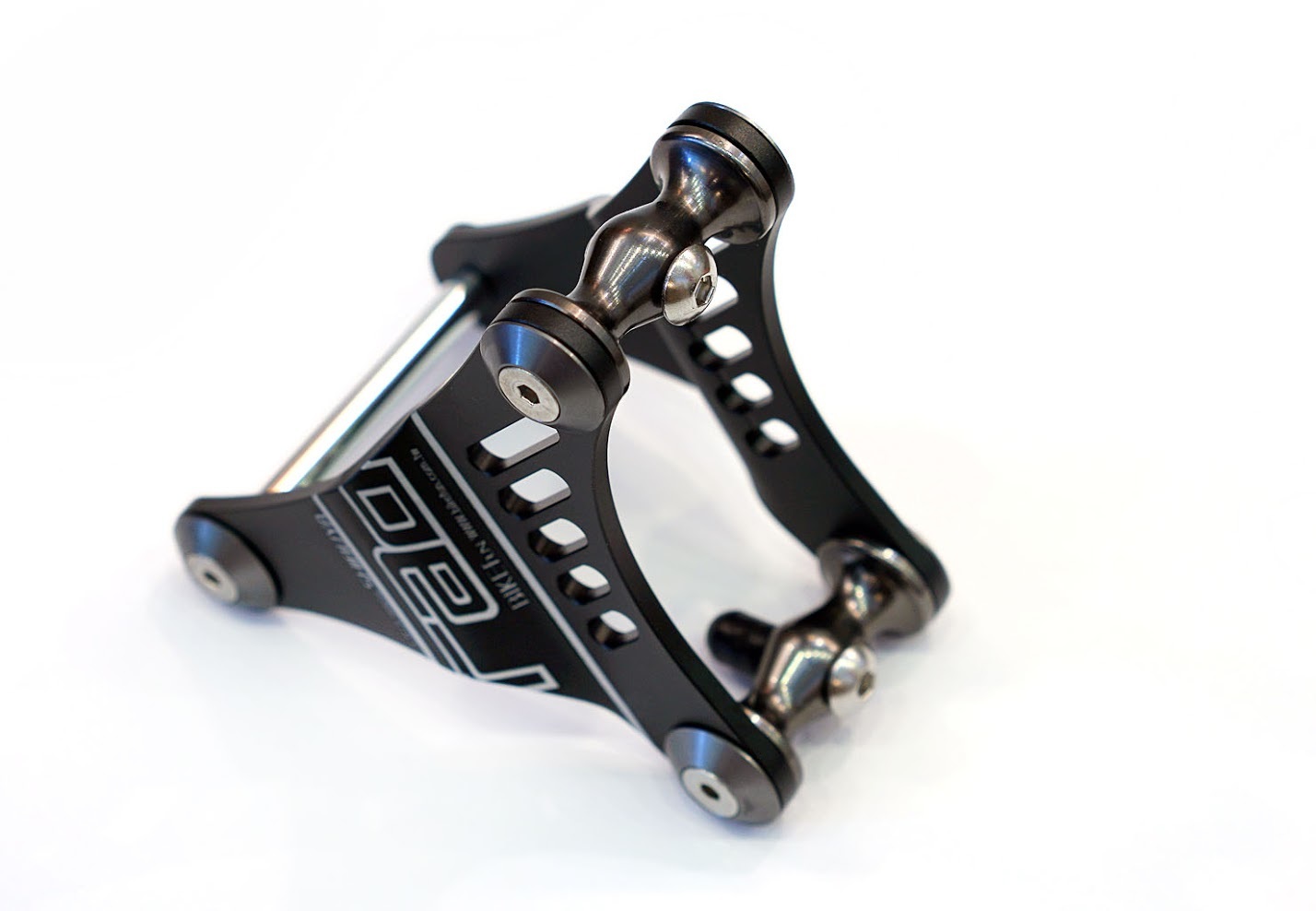

 亮面拋光的鋁合金襯套 與 噴砂的金屬表面對比,營造更好的金屬質感。

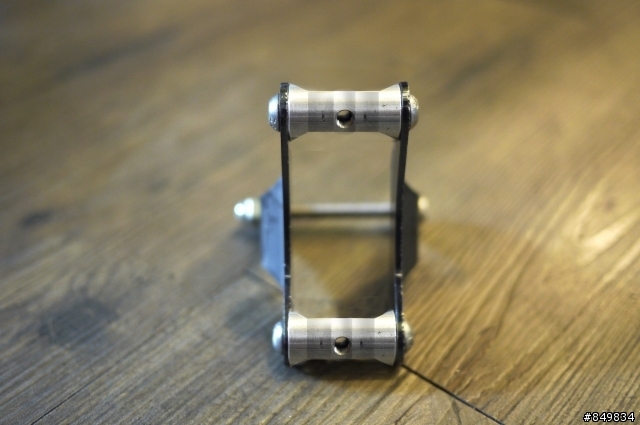

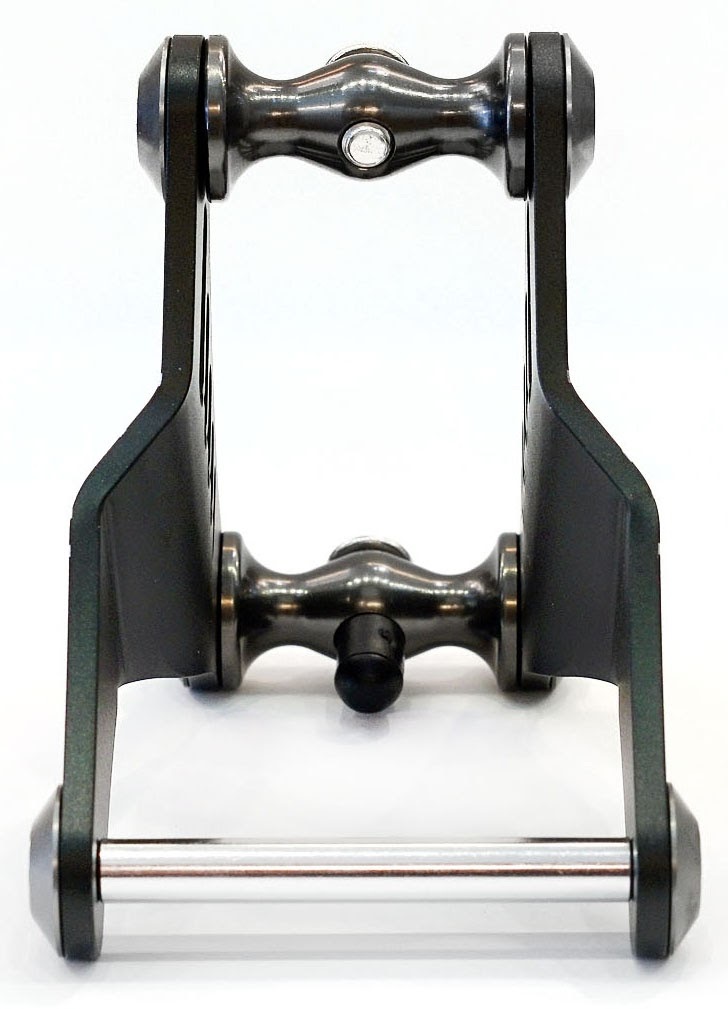

為了輕量化與美觀,在鋁件部分車削了類似扯鈴的造型,底部的水架螺絲孔黑色橡膠套是與車架接觸的地方,可用來保護車架,因為我們設計是以不刮傷車架為前提!

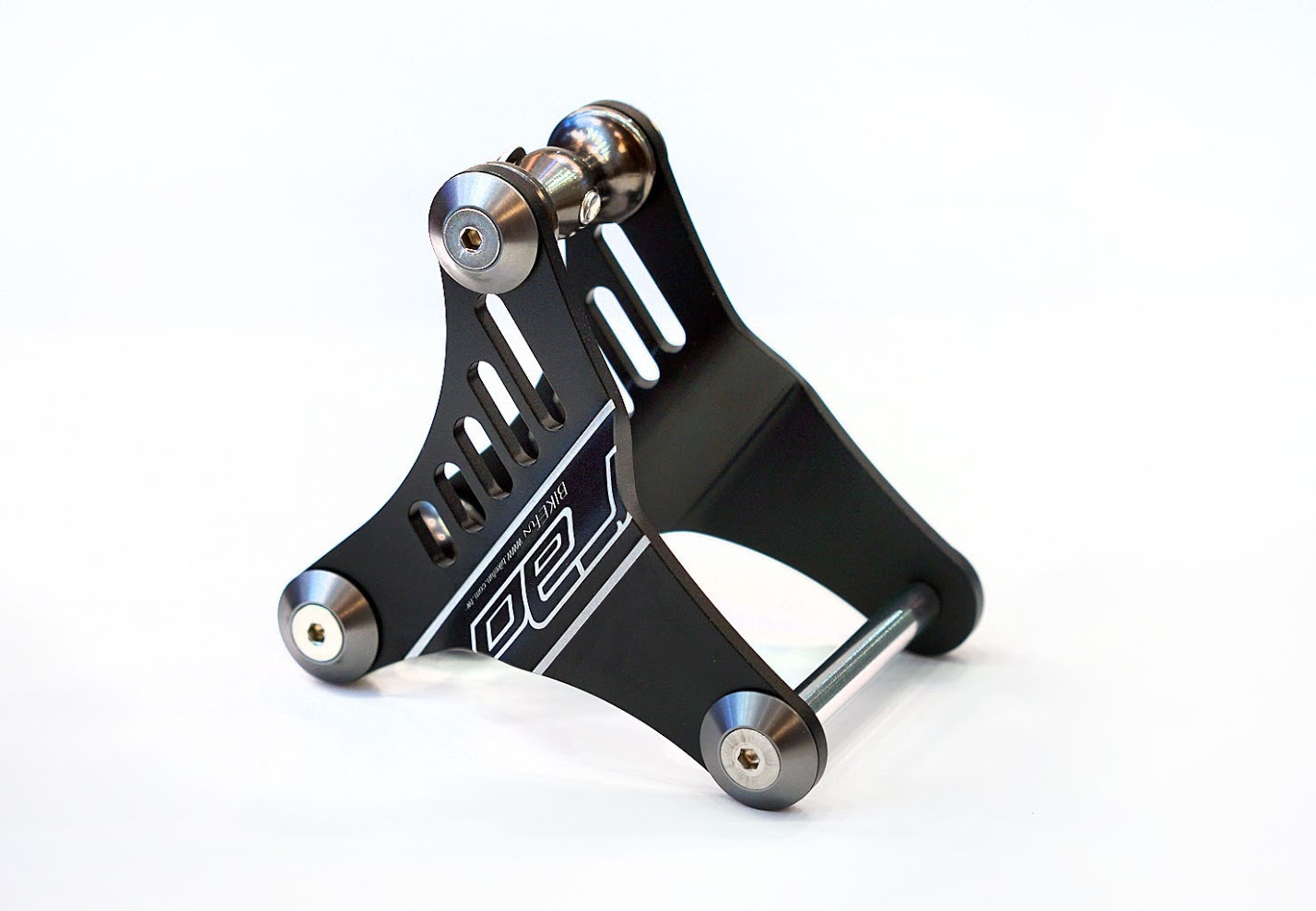

銀色圓柱體為貫穿於車身之內的輕量化鋁軸心

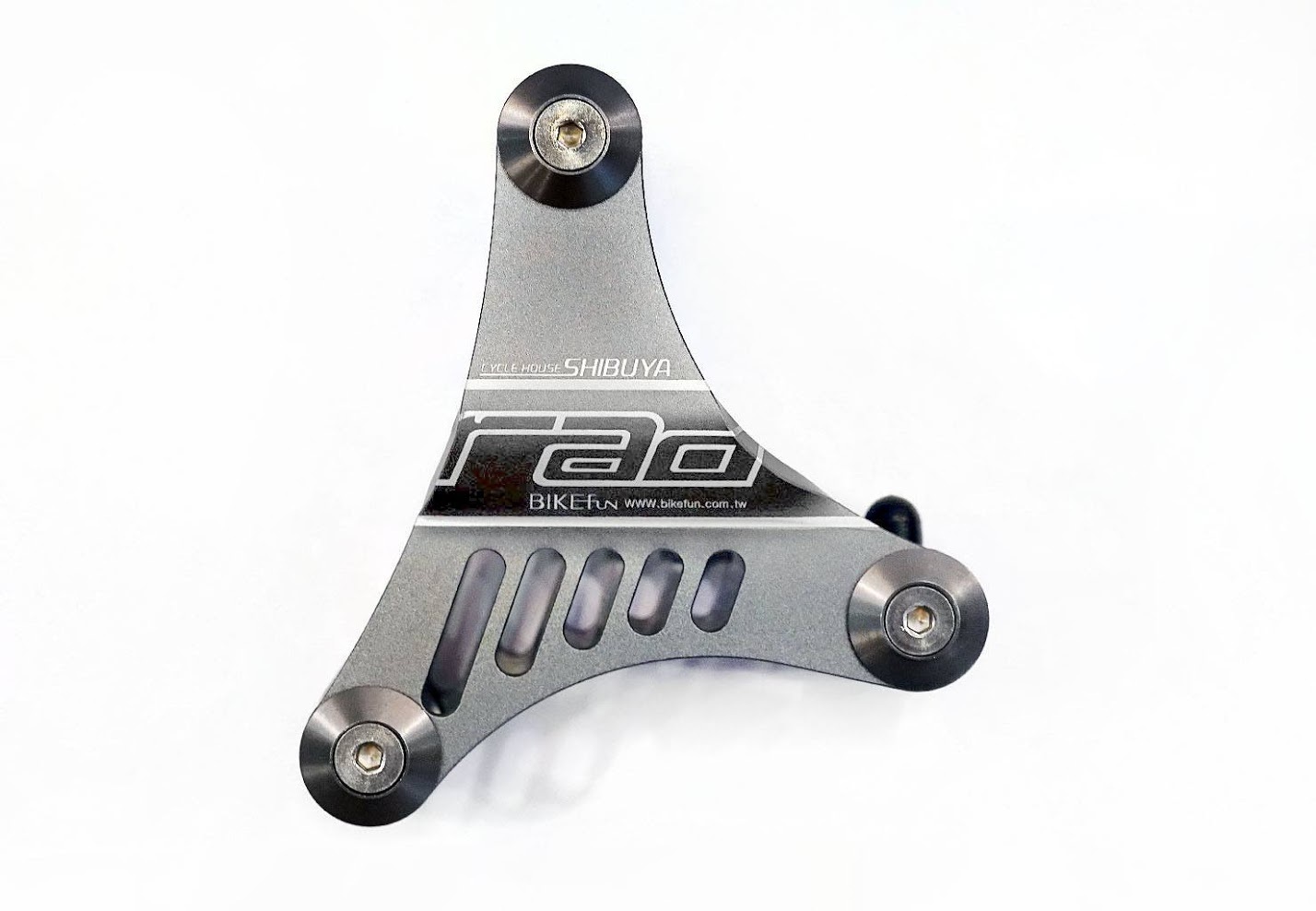

飛翔的小翅膀!



這組在2011年發表販售至今的水壺架轉接座,過了五年的時間,雖然市面上出現了一些抄襲仿冒的"東西",但...那並不影響我們走"正途"的決心,尤其最近滿開心的事情,這組水壺架轉接座得到日本小車改裝教父 渋谷正昭的肯定,將在近期推出Shibuya x BIKEfun的聯名款在日本販售。

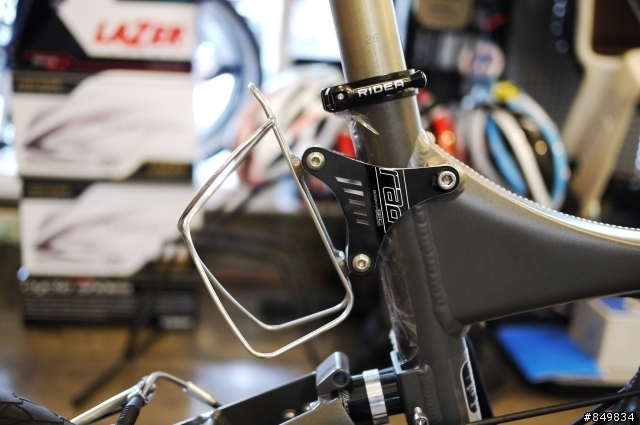

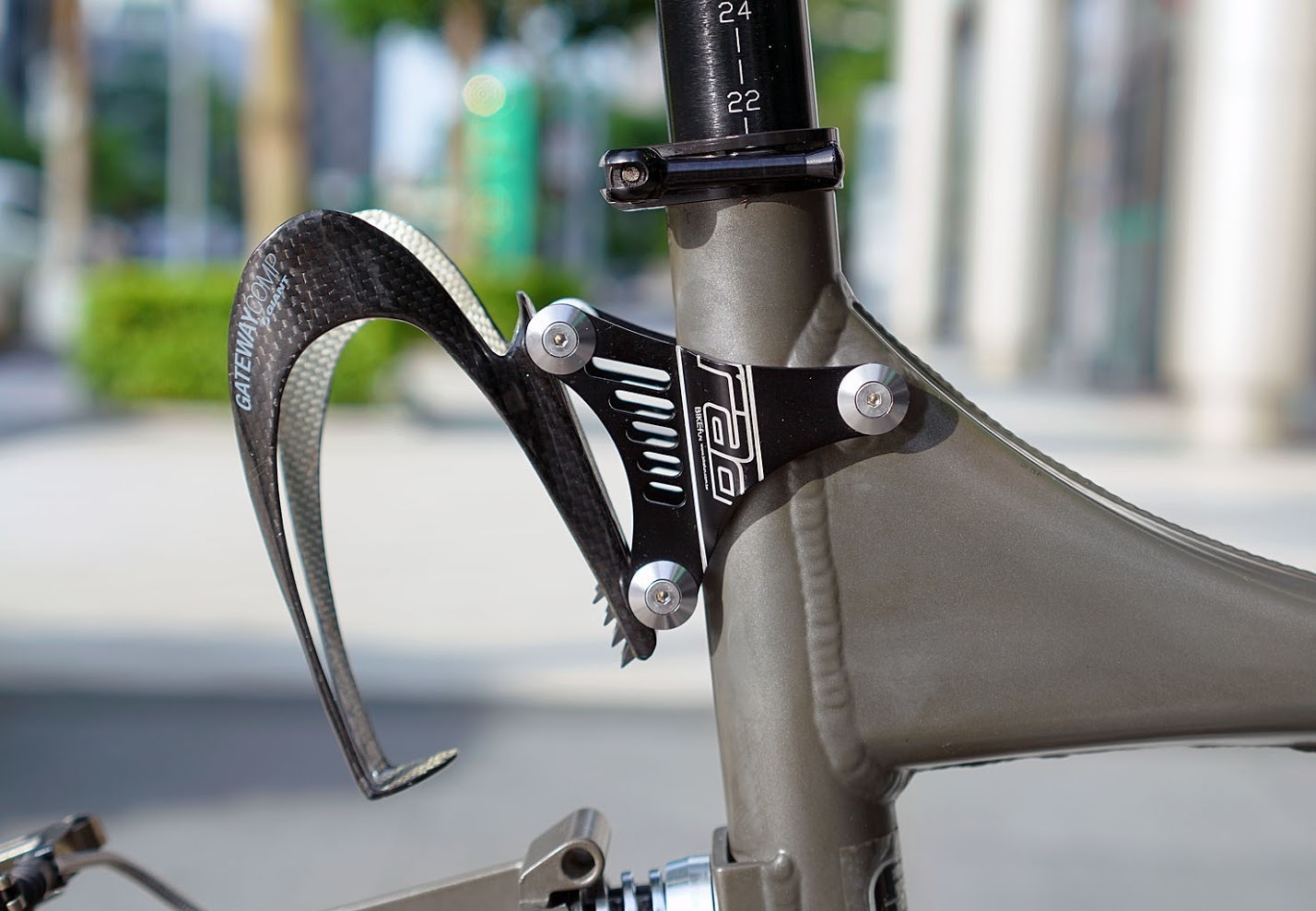

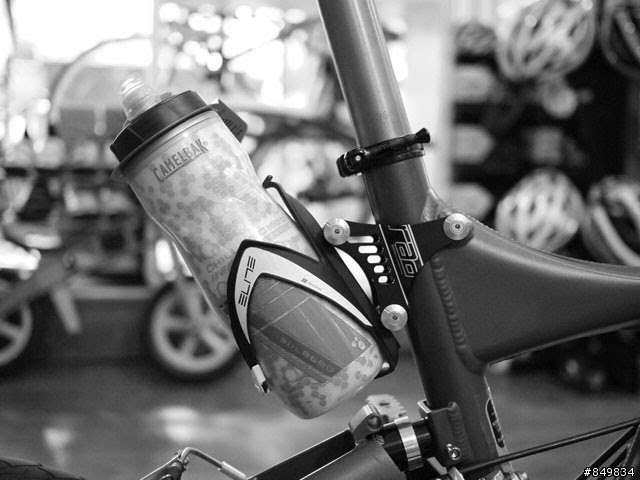

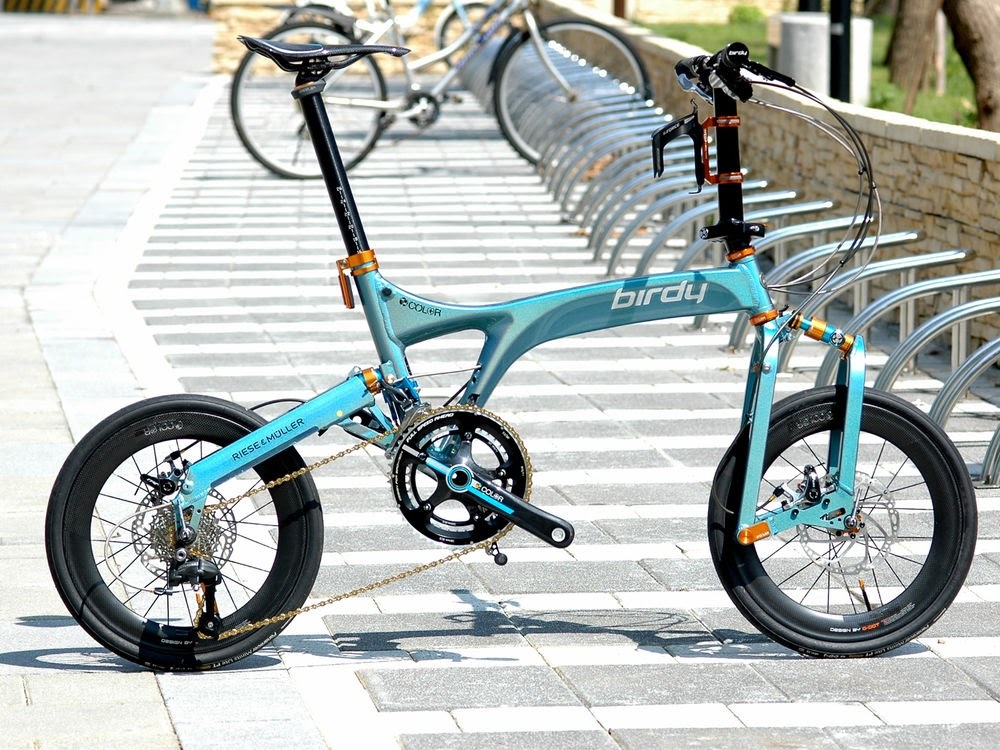

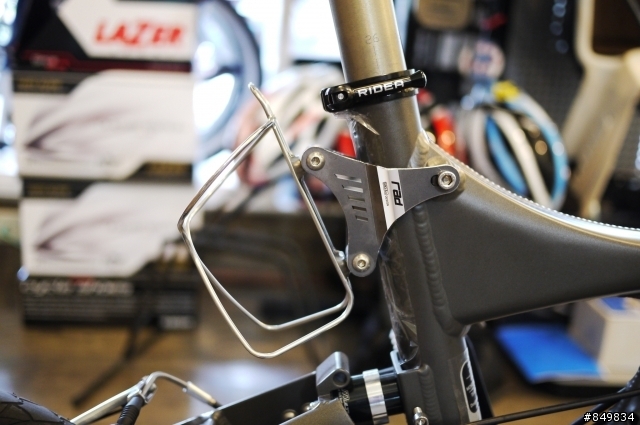

安裝實例:



請注意!本水壺架轉接座是不含水壺架的,這改裝品是開設了一個標準水壺架孔,讓你可以安裝市面上95%的水壺架。



黑 灰 銀三個顏色的水壺架轉接座,可讓您隨車色選擇



假設你未來要拆下水壺架轉座,那會不會留兩個洞?



放心~

直接在貨架孔鎖上鋁軸與金屬襯墊螺絲,還是比原廠的兩顆塑膠小豆有質感多了!



達成我們當初設計的目的,希望能讓一個改裝品上車之後,一樣協調,不突兀。



一個Birdy專用的水壺架轉接座,也是我們認為,最佳的選擇!
